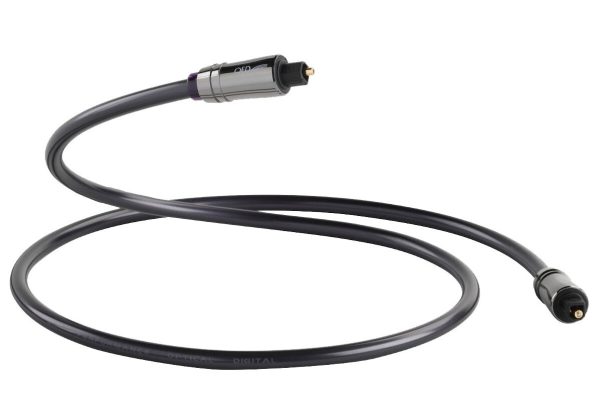

QED Performance Optical 1.5, оптический кабель

Высокоскоростной оптический кабель, серия: Performance, разъемы: Toslink — Toslink

Оптическое волокно состоит из двух материалов: высокого показателя преломления сердечника и низкого показателя преломления оболочки. Свет, который вводится в один конец оптического волокна перемещается по нему с небольшим затуханием (потеря сигнала). Тем не менее, количество потерь сигнала зависит от цвета света, конструкции оптического волокна и используемых материалов.

Оптические волокна могут быть одномодовыми и многомодовыми. Многомодовые волокна отличаются от одномодовых диаметром сердцевины, который составляет 50 микрон в европейском стандарте. Из-за большого диаметра сердцевины по многомодовому волокну распространяется несколько мод излучения — каждая под своим углом, из-за чего импульс света испытывает дисперсионные искажения и из прямоугольного превращается в колоколоподобный. Многомодовые волокна подразделяются на ступенчатые и градиентные. В ступенчатых волокнах показатель преломления от оболочки к сердцевине изменяется скачкообразно. В градиентных волокнах это изменение происходит иначе — показатель преломления сердцевины плавно возрастает от края к центру. Это приводит к явлению рефракции в сердцевине, благодаря чему снижается влияние дисперсии на искажение оптического импульса. Профиль показателя преломления градиентного волокна может быть параболическим, треугольным, ломаным и т. д. Полимерные (пластиковые) волокна производят диаметром 50, 62.5, 120 и 980 микрон и оболочкой диаметром 490 и 1000 микрон.

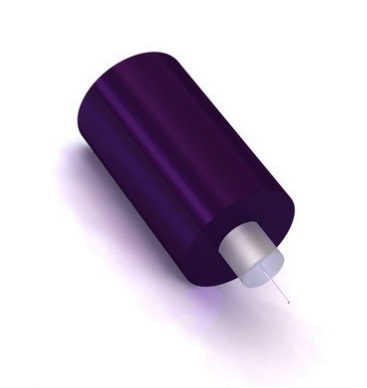

QED Performance Optical Graphite – многомодовый, градиентный оптический кабель, который состоит из центрального жесткого полимерного волокна (полиметилметакрилата PMMA), который обладает высокой числовой апертурой(0,37; 0,48). Такое высокое качество волокна является экономически эффективной альтернативой кремния (кварцевое волокно). Внешний концентрический слой стекла из фторированного PMMA (фторполимер)., окружающий светопроводящую сердцевину оптического волокна, имеет меньший показатель преломления, чем сердцевина и обеспечивает явление полного внутреннего отражения на границе раздела. Внешняя оболочка сделана из поливинилхлорида (PVC).

QED Performance Optical Graphite — эталонный универсальный оптический цифровой межблочный соединитель. Идеален для использования в бытовой аудио аппаратуре, где передаётся цифровой аудио поток между такими компонентами как: компьютерные звуковые карты, CD-, HD-плееры и AV-ресиверы и Цифро-аналоговые преобразователи (DAC). Высокие числовые апертуры (0,37, 0,48). Высокая прочность волокна. Низкая статическая усталость. Низкие потери на сгибах. Изготовлено по ISO 9001. Низкая цена (по сравнению с кремнием / кварцевые волокна). Низкие потери в области контакта оптоволокна и разъема (pistoning эффект). Выпускается длиной 1м, 2м, 3м, 5м…
